低壓開關柜根據結構形式分為固定式和抽出式。今天，制造商將向您介紹它。低壓GCS的提取類型為0+。

它是一種密封結構、前置操作、雙面維護的低壓配電裝置。其型號含義:g-closed 開關柜；c-取款類型；森源電氣系統。

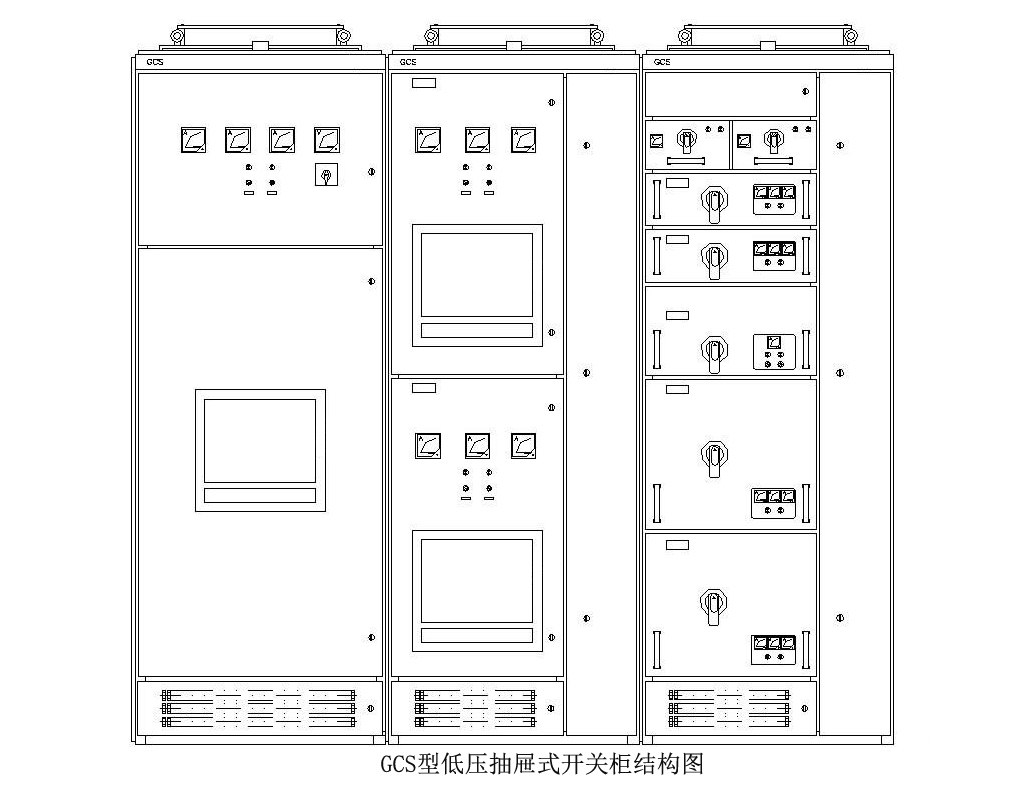

圖1中示出了GCS低壓抽屜式開關柜的結構。該裝置的框架采用CMF鋼組裝和局部焊接兩種結構形式，框架上設有安裝孔；開關柜前門配有儀表、控制按鈕和低壓斷路器操作手柄。等于0+的功能室是嚴格分開的，具有相對獨立的功能。它們分為功能單元室、公共汽車室和電纜室。電纜室由二次電線和端子板組成。功能室由抽屜組成，主要低壓設備安裝在抽屜內。抽屜是一個獨立的功能單元，在設備的每個機柜中可以布置11個1單元或22個1/2單元的抽屜。抽屜可以抽出和固定，可以任意組合和選擇。功能單元的抽屜可以方便地更換。如果電路出現故障，可以立即更換備用抽屜，以快速恢復供電。抽屜進出線采用片狀連接器，抽屜與電纜室的連接采用背板式結構的連接件或桿式結構的連接件；抽屜面板有明顯的關閉、斷裂、測試和收回跡象。抽屜配有機械聯鎖裝置，防止誤操作。

GCS開關柜密封性能好，可靠性高，占地面積小，但消耗鋼材多，價格高。它具有分斷和連接能力高、動態和熱穩定性好、電氣方案靈活、組合方便、串聯性和實用性強、結構新穎、防護等級高等特點。它將逐漸取代固定類型。
