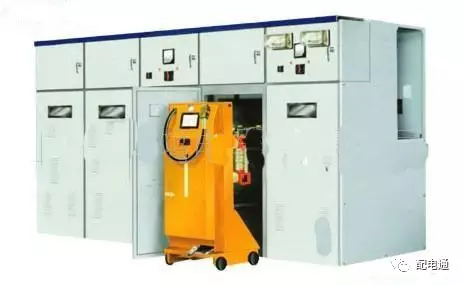

JYN10手車類型開關柜

JYN10手車類型開關柜，為金屬封閉間隔式，移動手車室內開關設備。適用于交流50Hz、額定電壓3-10kV、額定電流630~3150A的三相交流單母線、雙母線和帶旁路系統的單母線，用于電能的接收和分配。它能滿足各種發電廠、變電站(研究所)和工礦企業的要求。

1組成結構

該開關柜由一個2.5毫米厚的鋼板彎曲焊接而成，由柜體和手推車組成。柜體由鋼板或絕緣板分為手車室、母線室、電纜室和繼電器儀表室四部分。手推車底部裝有四個可沿水平方向移動的滾輪，還裝有接地觸頭、導向裝置、踏板鎖定機構、手推車杠桿推動機構的卡扣等。手推車?yán)龊螅梢允褂酶郊拥姆较虮P靈活地轉向和移動手推車。

2工作環境

A.環境溫度上限+40°c

下限-5℃(允許在-30℃下儲存和運輸)；

b、海拔不超過1000米(海拔超過1000米的，按JB/Z1071《高海拔地區高壓電器使用技術要求》辦理)；

C.相對濕度不超過90%(+25°c)；

D.地震烈度不得超過8度；

E.無火災、爆炸危險、嚴重污染、化學腐蝕和劇烈振動。

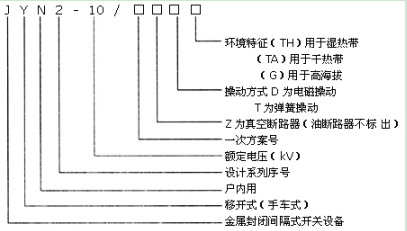

3型號及其含義

4個額定參數

四.額定參數

1.此開關柜的額定參數符合產品技術條件的規定。主要參數見下表。

序列號

名字

單位

ZN28-10 630A

ZN28-10 1250A

ZN28-10 3150A

SN10-10 C1

SN10-10ⅱC1

SN10-10ⅲC1

1

額定電壓

千伏

3 6 10

2

較大工作電壓

千伏

3.5 6.9 11.5

3

開關柜額定電流

A

630 800②

800②

1000①1600 2500

4

斷路器的額定電流

A

630 1000

1000

1250 2000 3000

5

額定短路斷路電流

KA(有效值)

16；16kV時為20

31.5

31.5

6

額定短路閉合電流

KA(峰值)

50

80③

80

7

額定峰值耐受電流

KA(峰值)

50

80

80

8

4S額定短期耐受電流

KA(有效值)

20

31.5

31.5

9

打開和關閉斷電容器

kvar

1000

10

主母線額定峰值耐受電流

KA(峰值)

50

80

80

11

外形尺寸④

寬度×深度×高度

840×1500×2200

1000×1500×2200

1200×1500×2200

12

重量

公斤

750

800

1000A

1000

2500A

1200

JYN10型的優缺點

優點:JYN10手車類型開關柜比GFC-15(F)手車柜有很大改進。增強了安全性和可靠性，結構合理，外形美觀，是目前廣泛使用的裝置。

缺點:1。高價

2.當手車被推入并插入柜體時，活動觸頭在進入細觸頭時以碰撞方式插入。振動沖擊很大。可動觸點的插入深度由操作者的感覺決定。插入深度不易控制。此外，當推車被推出和拉出時，劇烈的振動可能會對真空斷路器等設備造成一些不利因素。
